國內知名三維CAD/CAM軟件中望3D是一款為企業提供高性價比的三維CAD/CAM解決方案,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全,下面就為大家介紹一下中望3D在電機行業裝配下的參數化設計,在設計中可以通過控制幾個關鍵尺寸,來派生新的零件,以達到提高設計效率。

中望3D建模設計電機裝配三維效果圖

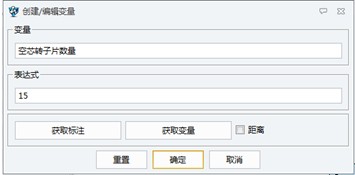

我們要按照實例設計一款電機,首先我們要確定一個基準部件,在本案里我們以電機轉子為基準開始設計.首先打開中望3D軟件進入建模界面工具命令條--變量,設置轉子單片厚度為1;空芯轉子片數量15;十字芯轉子片數量20。

然后在XY平面的基礎上創建兩個基準面,在這里我們將以參考變量表達式的方式來標注基準面偏移量。

創建好后現在開始繪圖,創建Φ120厚1的圓片,在圓片上按尺寸繪制草圖。

拉伸切除,并圓形陣列20份.繪制草圖完成中間部分,復制一個轉子片創建中間沒有十字芯的轉子片.最后陣列完成轉子的創建。

下面添加零件屬性,運行參數.在DA工具欄點擊顯示尺寸,點擊添加即可.也可以在屬性下標簽添加名稱標簽到實體定義運行參數名稱后再添加。


免費下載:www.zw3d.com.cn
中望3D是國家工信部推薦的軍工企業三維CAD/CAM軟件首選品牌,為企業提供高性價比的三維CAD/CAM解決方案,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。高效兼容其它三維CAD軟件、易學易用、集成豐富零件庫、全新學習教程和海量優質三維CAD圖紙免費下載等,讓你更輕而易舉地掌握3D設計和加工編程。立即下載最新版本,申請免費三維CAD/CAM&3D打印技術培訓。
