怎么去掉CAD標注的尺寸數值小數點后末尾帶的0

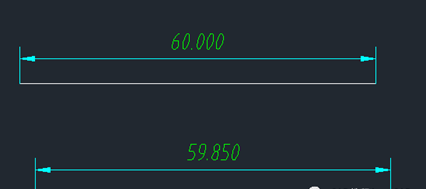

新安裝CAD后經常會出現這樣的情況，就是標注一個尺寸后本來數值是整數但是標注出來帶小數點并且小數點后帶很多0，有的小數末尾也帶0，如下圖：
這樣顯示不影響尺寸值的大小但是視覺上看清來覺得不太舒服，應該怎么調整呢？方法如下：

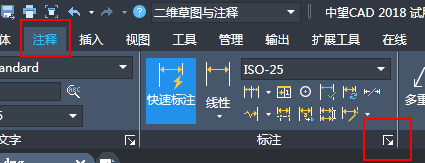

1.快捷鍵D或菜單欄選擇：注釋---標注樣式。

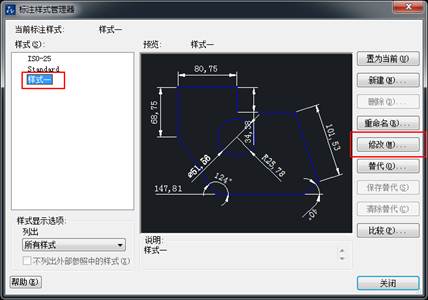

2.在打開的標注樣式對話框選擇當前需要修改的尺寸比如上圖中60.000尺寸所應用的標注樣式名點擊“修改”。

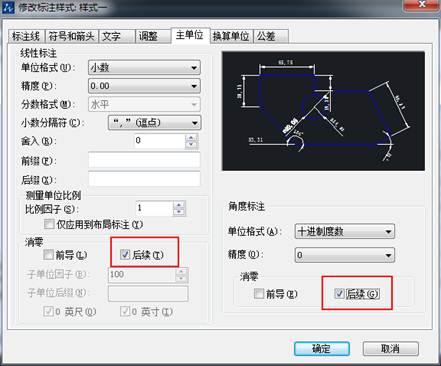

3.選擇“主單位”選項并把下圖中所示的后續前面打上勾。右邊這個是針對尺寸標注，左邊是針對線性標注進行設置的。小數點后顯示幾位按照精度選項里保留的小數點后的位數確定。

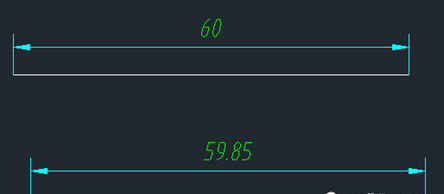

4.點擊確定后就會看到之前的60.000尺寸標注變?yōu)榱?0。之前的59.850變?yōu)榱?9.85
